ＫＩＭの電気リポート1
ＧＶＴの結線は右図
のようになっています。
これはＶ0メータ（零相電圧計）と言われています。
ＧＶＴ二次側（または三次側）のオープンデルタに
挿入されている５０Ω（２５Ωもあるらしい）制限抵抗
の電圧を測定しています。６ＫＶ配電線の１相が完全
地絡した時、系統に現れる零相電圧は３８１０Vですが、
この時Ｖ0メータにかかる電圧は１９０Ｖ（１１０Ｖもあるら
しい）となります。そしてＶ0メータの指示は、６６００Ｖを
示し、赤い指針で保持するしくみになっています。

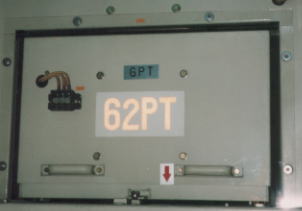

これはＧＶＴ（ＧＰＴ）です。とは言ってもキュービクル前扉を開いた前面盤だけしか見れません。本体は引き出さないと見えませんが、通電中にそんなことはできません。
「ＬＩＮＫ」のページでリンクを張らせていただいている「電験道場」で、私の質問がきっかけになって、零相電圧について少し議論が盛り上がりました。そこで休日を利用して、自宅近くのＫ西電力変電所の見学に行ってきました。

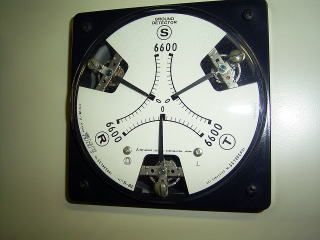

これはスポットネットワーク受電のビルの
ＧＰＴ盤にある「グランドディテクター」という
名称の付いたメータです。
例えばＲ相で地絡が起こるとメータの針は
どの様に振れるのでしょうか。ご存知の方、
教えていただけませんか。
